WYR、WJR系列无滑环电动机
一、产品概述
WYR、WJR系列无滑环电动机是我公司河北机电大学联合成功研制的重载机械专用电动机，特别适合于驱动球磨机、破碎机等重载机械，也适合驱动大转动惯量风机等，还可用作压缩机、风机、水泵等通用机械的原动机。
WYR、WJR系列无滑环电动机6kV新型电动机安装尺寸同YR系列6kV三相异步电动机 (中心高355-630mm)，外形上没有滑环。新型电机基本系列机座号为355-630mm，电压等级为6kV，频率为50Hz，极数为6-12极，冷却方式为IC01，防护等级为IP23，S1工作制，绝缘等级F级，温升按B级考核。根据用户要求可派生制造其他防护等级（如IP44、IP54、IP55）、冷却方式（IC611、IC81W）及3kV或60Hz的电机。
WYR、WJR系列无滑环电动机10kV新型电动机安装尺寸同YR系列10kV三相异步电动机10kV（中心高450-630mm)，外形上没有滑环。新型电机基本系列机座号为450-630mm，电压等级为10kV，频率为50Hz，极数为6-12极，冷却方式为IC01，防护等级为IP23，S1工作制，绝缘等级F级，温升按B级考核。根据用户要求可派生制造其他防护等级（如IP44、IP54、IP55）、冷却方式（IC611、IC81W）及60Hz的电机。
WYR、WJR系列无滑环电动机电压等级为380V，高压电动机电压等级为3kV、6kV、10kV，频率为50Hz，机座号为12、13、14、15，极数为6-12极，防护等级IP21，冷却方式IC01，工作制S1，绝缘等级F级，温升按B级考核。根据用户要求可派生制造其他防护等级（如IP44、IP54、IP55）及60Hz的电机。
二、工作原理
该系列电动机定子采用谐波起动绕组技术，转子采用复合绕组技术。起动时定子起动绕组内产生的磁场，在转子绕组内产生环流，此时转子绕组相当于大电阻，与外串电阻有同等效果，即降低起动电流，提高起动转矩；运行时，定子接成常规标准绕组，转子也自动转为正常运行状态。
三、主要特点
1、高效节能：该系列电机效率达93.25%以上，为高效节能电机，系统节电率达5%以上；
2、高功率因数：该系列电机功率因数可达0.90以上，一般不需无功补偿装置；
3、高起动转矩、低起动电流：采用独特的专利技术，可直接起动，起动电流在额定电流5倍以内，同时保证起动转矩是额定转矩的1.9倍以上；

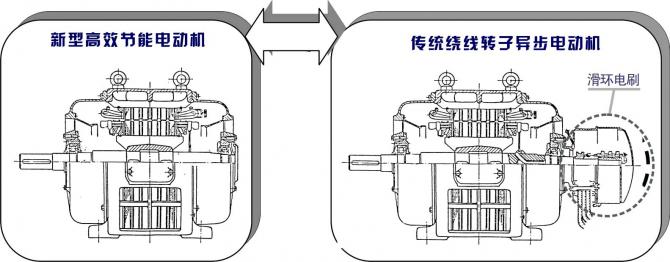

4、高可靠性、低故障率：该系列电动机在结构上取消了传统绕线转子异步电动机转子上的滑环及碳刷装置，很大程度上降低了电动机的故障率及维修费用。
五、型号说明

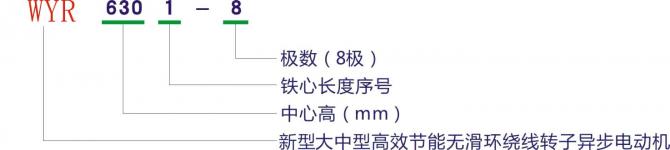

新型电机型号由产品代号、规格代号二部分依次排列组成；规格代号由中心高、铁心长度序号、极数组成，示例如下：
六、结构简介
1、WYR、WJR系列无滑环电动机结构说明
该系列电机外壳防护等级为IP23和IP44，根据用户要求也可采用IP54等其他防护等级。电机机座用钢板焊接成箱式结构，美观大方、体积小、重量轻、噪声低、振动小、运行安全可靠。
定子采用F级绝缘和外压装工艺，具有良好的绝缘性能和防潮能力。
电动机一般为单轴伸，根据用户要求，本系列也可制成双轴伸；出线盒一般装于机座右侧（从轴伸端视之），定子引出线一般为6根。
2、WYR、WJR系列无滑环电动机系列结构说明
该电机的基本安装形式为机座带底脚卧式安装。冷却方式为两侧对称的径向通风系统。冷却空气自两侧端盖进风口进入，一部分经转子上的风扇给定子绕组的端部散热，另一部分经过转子铁心的径向通风槽从机座侧面通风孔逸出，给定转子铁心及绕组散热。
该系列电动机为单轴伸，根据用户要求也可以制成双轴伸，任何一个轴伸都可以传递额定功率；轴伸端通过联轴器与机械联接。该系列电动机的接线盒在电机机座的右侧（从轴伸方向看）。
七、电动机正常工作条件
1、环境温度：最高环境空气温度不超过40℃；最低环境空气温度为-15℃；
2、相对温度：在月平均温度不高于25℃时，不超过90%；
3、海拔：不超过1000m；
4、频率：50Hz±1%；
5、电压：380V， 6kV，10kV；
6、定额S1，连续工作制；
如以上条件有变化或有其它特殊要求，需另订技术协议。
八、使用与维护
1、该系列电动机噪声低，振动小，运行可靠，使用维修方便；
2、电动机的轴承采用滚动轴承，轴承润滑脂牌号为锂基润滑脂ZL-3；
3、电动机的基本安装型式为IMB3，可以派生其他安装型式，如V1等。所有型号的电动机都可采用联轴器与被驱动机械联接；
4、该系列电动机出线盒有六个接线端子，使用两个接触器控制电动机起动及运行。起动接触器接UQ、VQ、WQ三个端子，运行接触器接U、V、W三个端子，起动绕组和运行绕组不允许同时通电。
5、起动时接线端子图 运行时接线端子图 V~~B
VQ~~B
UQ~~A U~~A
WQ~~C W~~C
